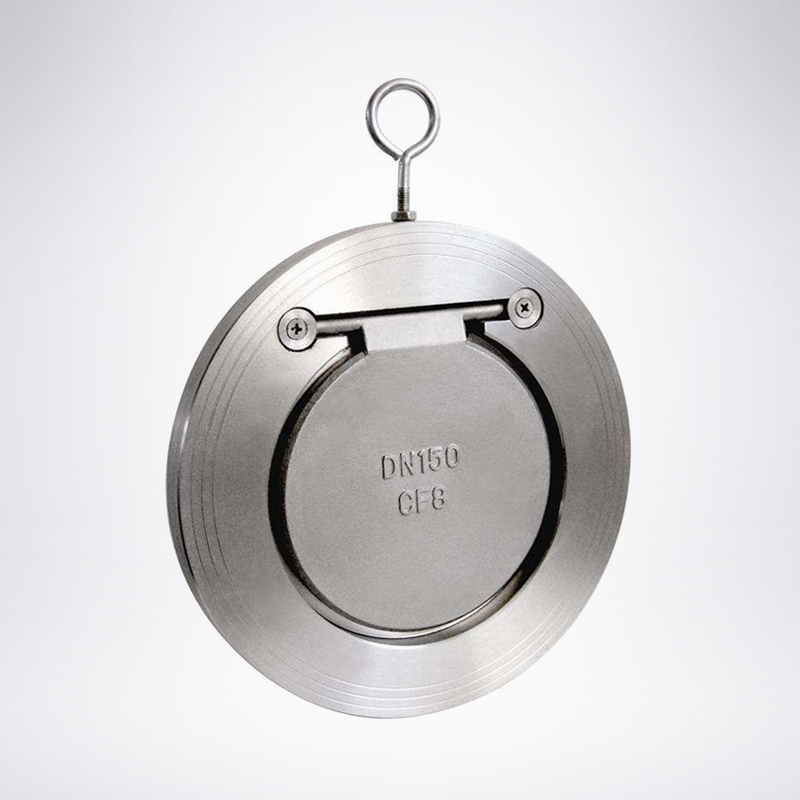

對夾式單瓣旋啟式止回閥
特征
-2"~12"(DN50~DN300)
-工作壓力 W.P.:PN16/25/40
-工作溫度 W.T.: -20℃~180℃
-精密鑄造 Investment casting
-金屬密封或軟密封Metal Seal Or Soit Seal

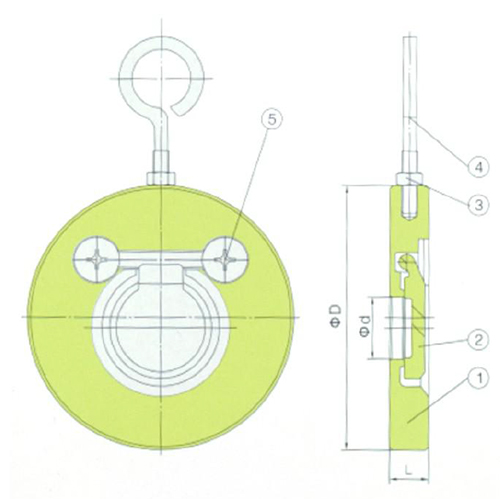

材料列表
材料列表
| 序號NO. | 零件名稱 | 材質 MATERIAL | ||
| 1 | 閥體 | WCB | CF8 | CF8M |
| 2 | 閥瓣 | CF8 | CF8 | CF8M |
| 3 | 螺母 | 304 | ||
| 4 | 吊環(huán) | 304 | ||
| 5 | 螺栓 | 304 304 | 316 | |
尺寸列表
| 尺寸size | d | L | D | |
| 2" | DN50 | 25 | 15 | 104 |
| 2-1/2" | DN65 | 38 | 15 | 125 |
| 3" | DN80 | 46 | 16 | 140 |
| 4" | DN100 | 71.5 | 16 | 160 |
| 5" | DN125 | 95 | 17 | 185 |
| 6" | DN150 | 115 | 19 | 220 |
| 8" | DN200 | 140 | 26 | 270 |
| 10" | DN250 | 188 | 29 | 330 |
| 12" | DN300 | 216 | 38 | 380 |
